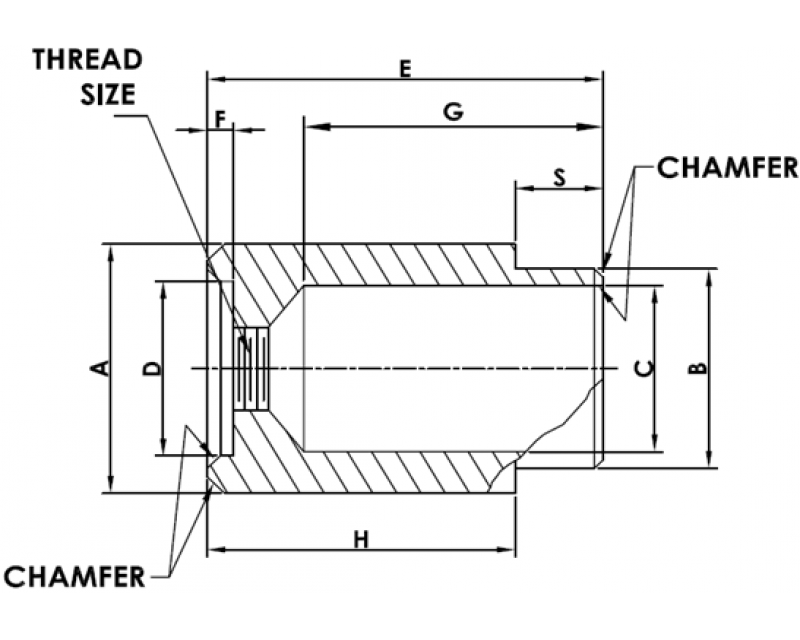

Metric Standard
Part No. | Thread | Panel | A | B | C | D | E | F | G | H | S |
+0.10 | +0.05 | +0.10 | +0.15 | +0.30 | +0.30 | +0.15 | +0.15 | +0.15 | |||
-0.10 | -0.05 | -0.03 | -0.00 | -0.30 | -0.00 | -0.15 | -0.15 | -0.15 | |||
PSR4-M401 | M4x0.7 | 1.3-1.7 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 7.5 | 9.4 | 1.6 |
PSR4-M402 | M4x0.7 | 2.1-2,5 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 7.5 | 8.6 | 2.4 |
PSR4-M403 | M4x0.7 | 2.8-3.6 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 7.5 | 7.8 | 3.2 |
PSR4-M404 | M4x0.7 | 4.3-5.2 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 7.5 | 6.2 | 4.8 |
PSR4-M405 | M4x0.7 | 5.9-6.7 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 7.5 | 4.6 | 6.4 |
PSR4-M401 | M4x0.7 | 1.3-1.7 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 10.2 | 9.4 | 1.6 |
PSR4-M402 | M4x0.7 | 2.1-2,5 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 10.2 | 8.6 | 2.4 |
PSR4-M403 | M4x0.7 | 2.8-3.6 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 10.2 | 7.8 | 3.2 |
PSR4-M404 | M4x0.7 | 4.3-5.2 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 10.2 | 6.2 | 4.8 |
PSR4-M405 | M4x0.7 | 5.9-6.7 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 10.2 | 4.6 | 6.4 |
PSR4-M401 | M4x0.7 | 1.3-1.7 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 10.2 | 14.4 | 1.6 |
PSR4-M402 | M4x0.7 | 2.1-2,5 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 10.2 | 13.6 | 2.4 |
PSR4-M403 | M4x0.7 | 2.8-3.6 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 10.2 | 12.8 | 3.2 |
PSR4-M404 | M4x0.7 | 4.3-5.2 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 10.2 | 11.2 | 4.8 |
PSR4-M405 | M4x0.7 | 5.9-6.7 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 10.2 | 9.6 | 6.4 |
PSR4-M401 | M4x0.7 | 1.3-1.7 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 10.2 | 14.4 | 1.6 |
PSR4-M402 | M4x0.7 | 2.1-2,5 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 10.2 | 13.6 | 2.4 |
PSR4-M403 | M4x0.7 | 2.8-3.6 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 10.2 | 12.8 | 3.2 |
PSR4-M404 | M4x0.7 | 4.3-5.2 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 10.2 | 11.2 | 4.8 |
PSR4-M605 | M6x1.0 | 5.9-6.7 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 10.2 | 9.6 | 6.4 |
PSR4-M401 | M4x0.7 | 1.3-1.7 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 10.2 | 14.4 | 1.6 |
PSR4-M402 | M4x0.7 | 2.1-2,5 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 10.2 | 13.6 | 2.4 |
PSR4-M403 | M4x0.7 | 2.8-3.6 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 10.2 | 12.8 | 3.2 |
PSR4-M404 | M4x0.7 | 4.3-5.2 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 10.2 | 11.2 | 4.8 |
PSR4-M605 | M6x1.0 | 5.9-6.7 | 13 | 16 | 9.8 | 7.9 | 16 | 2.4 | 10.2 | 9.6 | 6.4 |
