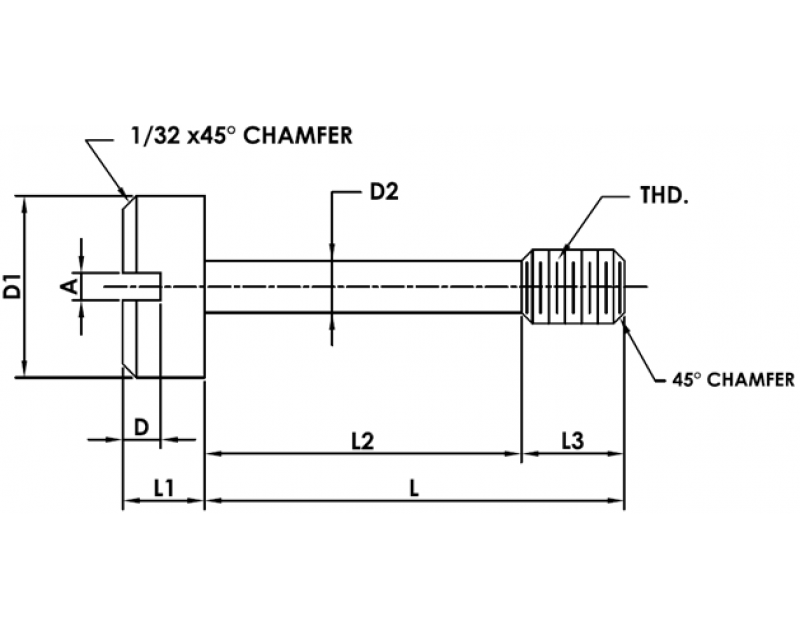

Metric Standard
Part No. | Thread | D1 | L1 | D2 | L | L2 | L3 | A | B |
+0.20 | +0.30 | +0.00 | +0.30 | +0.15 | +0.15 | +0.15 | +0.30 | ||
-0.20 | -0.30 | -0.15 | -0.15 | -0.00 | -0.15 | -0.00 | -0.00 | ||
CPS6-M301 | M3x0.5 | 6.4 | 3.2 | 2 | 11.9 | 7.1 | 4.8 | 1.2 | 1.2 |
CPS6-M302 | M3x0.5 | 6.4 | 3.2 | 2 | 13.5 | 8.7 | 4.8 | 1.2 | 1.2 |
CPS6-M3.501 | M3.5x0.6 | 7.1 | 3.2 | 2.4 | 13.5 | 8 | 5.5 | 1.2 | 1.2 |
CPS6-M3.502 | M3.5x0.6 | 7.1 | 3.2 | 2.4 | 15 | 9.5 | 5.5 | 1.2 | 1.2 |
CPS6-M3.503 | M3.5x0.6 | 7.1 | 3.2 | 2.4 | 16.6 | 11.1 | 5.5 | 1.2 | 1.2 |
CPS6-M401 | M4x0.7 | 8 | 4 | 3 | 16.7 | 10.3 | 6.4 | 1.5 | 1.5 |
CPS6-M402 | M4x0.7 | 8 | 4 | 3 | 18.3 | 11.9 | 6.4 | 1.5 | 1.5 |
CPS6-M403 | M4x0.7 | 8 | 4 | 3 | 19.9 | 13.5 | 6.4 | 1.5 | 1.5 |
CPS6-M501 | M5x0.8 | 9.5 | 4.8 | 3.3 | 21.4 | 13.5 | 7.9 | 1.5 | 1.5 |
CPS6-M502 | M5x0.8 | 9.5 | 4.8 | 3.3 | 23 | 15.1 | 7.9 | 1.5 | 1.5 |
