Metric Standard
Custom fabrications can be manufactured to meet your special needs.
Part No. | Thread Size |

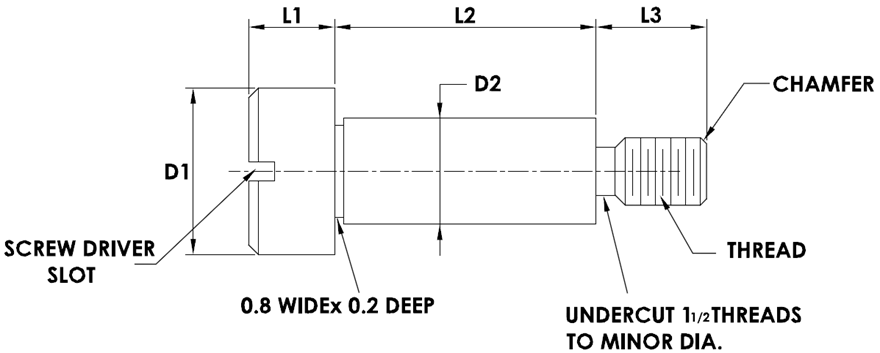

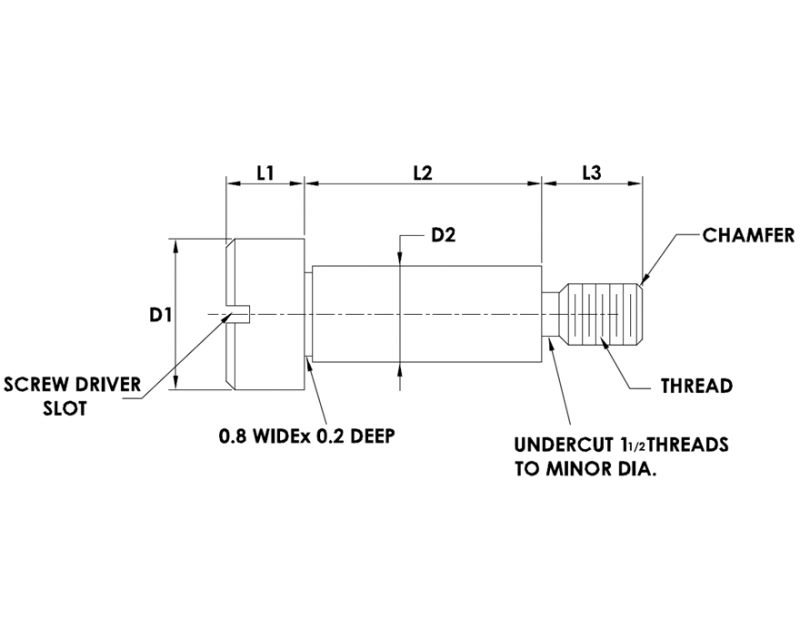

D1 | D2 | L1 | L2 | L3 |
+0.10 | +0.000 | +0.25 | +0.053 | +0.13 | ||
-0.10 | -0.026 | -0.25 | -0.000 | -0.13 | ||
PS-SL-M501 | M5x0.8 | 10 | 6.3 | 4.8 | 3.18 | 6.3 |
PS-SL-M502 | M5x0.8 | 10 | 6.3 | 4.8 | 4.76 | 6.3 |
PS-SL-M503 | M5x0.8 | 10 | 6.3 | 4.8 | 4.76 | 6.3 |
PS-SL-M504 | M5x0.8 | 10 | 6.3 | 4.8 | 7.94 | 6.3 |
PS-SL-M505 | M5x0.8 | 10 | 6.3 | 4.8 | 9.52 | 6.3 |
PS-SL-M506 | M5x0.8 | 10 | 6.3 | 4.8 | 11.11 | 6.3 |
PS-SL-M507 | M5x0.8 | 10 | 6.3 | 4.8 | 12.70 | 6.3 |
PS-SL-M508 | M5x0.8 | 10 | 6.3 | 4.8 | 14.29 | 6.3 |
PS-SL-M509 | M5x0.8 | 10 | 6.3 | 4.8 | 15.87 | 6.3 |
PS-SL-M510 | M5x0.8 | 10 | 6.3 | 4.8 | 17.46 | 6.3 |
PS-SL-M511 | M5x0.8 | 10 | 6.3 | 4.8 | 19.05 | 6.3 |
PS-SL-M512 | M5x0.8 | 10 | 6.3 | 4.8 | 22.22 | 6.3 |
PS-SL-M513 | M5x0.8 | 10 | 6.3 | 4.8 | 25.40 | 6.3 |
PS-SL-M601 | M6x1.0 | 11 | 7.93 | 5.5 | 6.35 | 9.4 |
PS-SL-M602 | M6x1.0 | 11 | 7.93 | 5.5 | 9.52 | 9.4 |
PS-SL-M603 | M6x1.0 | 11 | 7.93 | 5.5 | 12.70 | 9.4 |
PS-SL-M604 | M6x1.0 | 11 | 7.93 | 5.5 | 14.29 | 9.4 |
PS-SL-M605 | M6x1.0 | 11 | 7.93 | 5.5 | 19.05 | 9.4 |
PS-SL-M606 | M6x1.0 | 11 | 7.93 | 5.5 | 22.22 | 9.4 |
PS-SL-M607 | M6x1.0 | 11 | 7.93 | 5.5 | 25.40 | 9.4 |
PS-SL-M608 | M6x1.0 | 13 | 9.51 | 5.5 | 6.35 | 9.4 |
PS-SL-M609 | M6x1.0 | 13 | 9.51 | 5.5 | 9.52 | 9.4 |
PS-SL-M610 | M6x1.0 | 13 | 9.51 | 5.5 | 12.70 | 9.4 |
PS-SL-M611 | M6x1.0 | 13 | 9.51 | 5.5 | 14.29 | 9.4 |
PS-SL-M612 | M6x1.0 | 13 | 9.51 | 5.5 | 19.05 | 9.4 |
PS-SL-M613 | M6x1.0 | 13 | 9.51 | 5.5 | 22.22 | 9.4 |
PS-SL-M608 | M6x1.0 | 13 | 9.51 | 5.5 | 25.40 | 9.4 |
