Custom fabrications can be manufactured to meet your special needs.

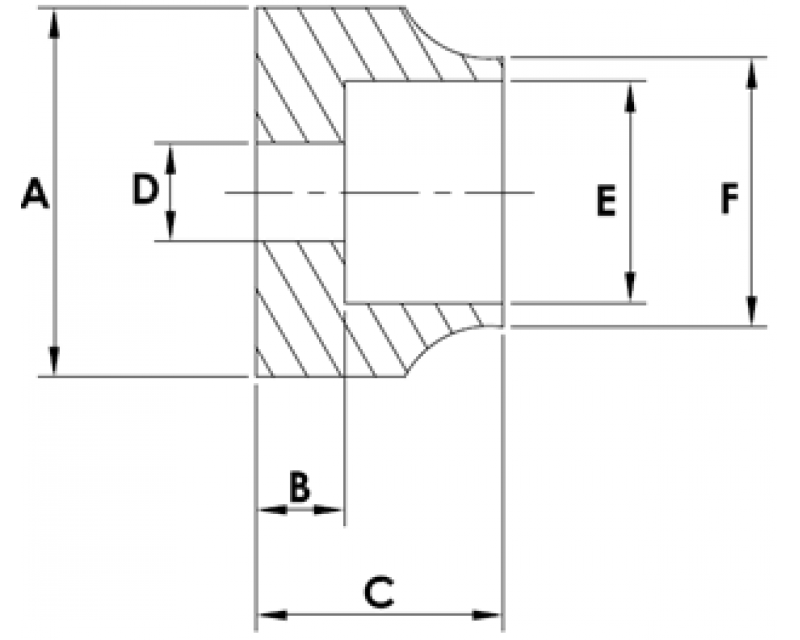

STYLE 1 American Standard
Part No. |
A |
B |
C |
D |
E |
F |
+.005 |
+.005 |
+.005 |
+.005 |
+.005 |
+.015 |
-.005 |
-.005 |
-.005 |
-.005 |
-.005 |
-.015 |
FH1-01 |
1/4 |
.046 |
.125 |
.116 |
.136 |
13/64 |
FH1-02 |
1/4 |
.046 |
.125 |
.116 |
.161 |
13/64 |
FH1-03 |
5/16 |
.062 |
.125 |
.141 |
.203 |
17/64 |
FH1-04 |
3/8 |
.046 |
.125 |
.141 |
.260 |
5/16 |
FH1-05 |
3/8 |
.062 |
.187 |
.204 |
.260 |
5/16 |
FH1-06 |
7/16 |
.062 |
.187 |
.204 |
.260 |
5/16 |
FH1-07 |
1/2 |
.062 |
.250 |
.187 |
.260 |
11/32 |
FH1-08 |
15/32 |
.062 |
.250 |
.221 |
.320 |
13/32 |
FH1-09 |
9/16 |
.062 |
.250 |
.221 |
.320 |
13/32 |
FH1-10 |
5/8 |
.093 |
.375 |
.250 |
.385 |
15/32 |
FH1-11 |
3/4 |
.093 |
.375 |
.315 |
.515 |
39/64 |

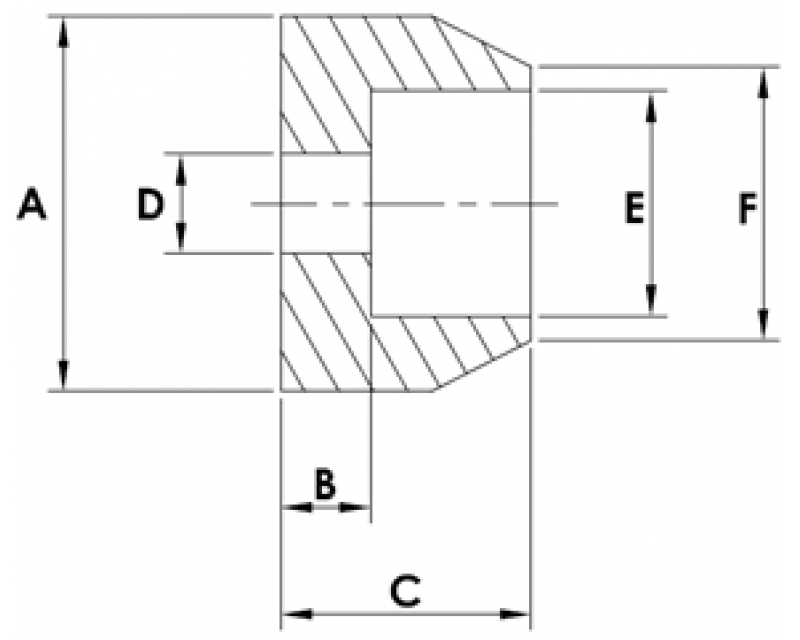

STYLE 2 American Standard
Part No. |
A |
B |
C |
D |
E |
F |
+.005 |
+.005 |
+.005 |
+.005 |
+.005 |
+.015 |
-.005 |
-.005 |
-.005 |
-.005 |
-.005 |
-.015 |
FH2-01 |
1/4 |
.047 |
.125 |
.109 |
.161 |
13/64 |
FH2-02 |
5/16 |
.062 |
.125 |
.141 |
.203 |
17/64 |
FH2-03 |
3/8 |
.062 |
.187 |
.203 |
.260 |
.5/16 |
FH2-04 |
9/16 |
.062 |
.250 |
.219 |
.320 |
13/32 |
FH2-05 |
3/4 |
.094 |
.312 |
.196 |
.320 |
13/32 |
FH2-06 |
7/8 |
.094 |
.312 |
.196 |
.385 |
9/16 |
FH2-07 |
7/8 |
.094 |
.312 |
.219 |
.385 |
9/16 |
FH2-08 |
7/8 |
.187 |
.562 |
.275 |
.510 |
5/8 |

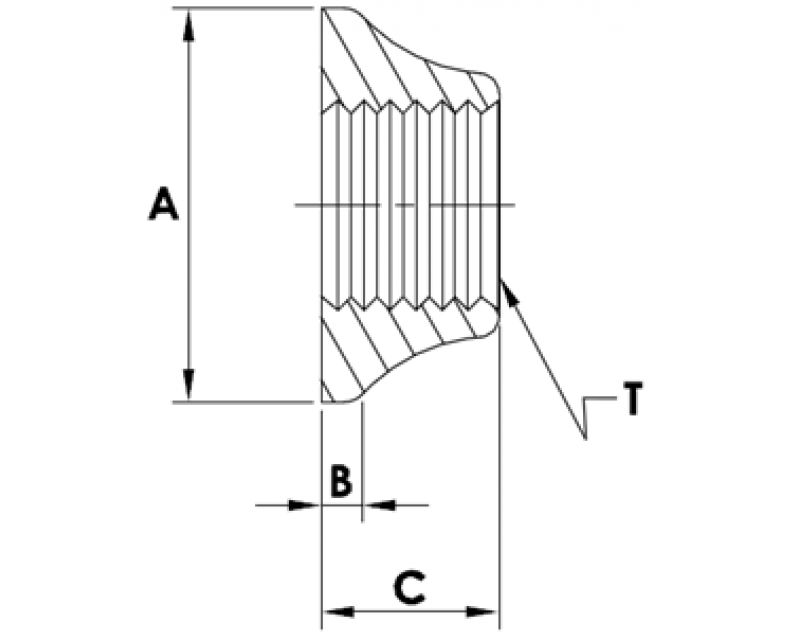

STYLE 3 American Standard
Part No. |
Thread |
A |
B |
C |
+.005 |
+.005 |
+.005 |
-.005 |
-.005 |
-.005 |
FH6-01 |
5/16-18 |
.5/8 |
.1/32 |
.250 |
FH6-02 |
3/8-24 |
3/4 |
1/16 |
.321 |

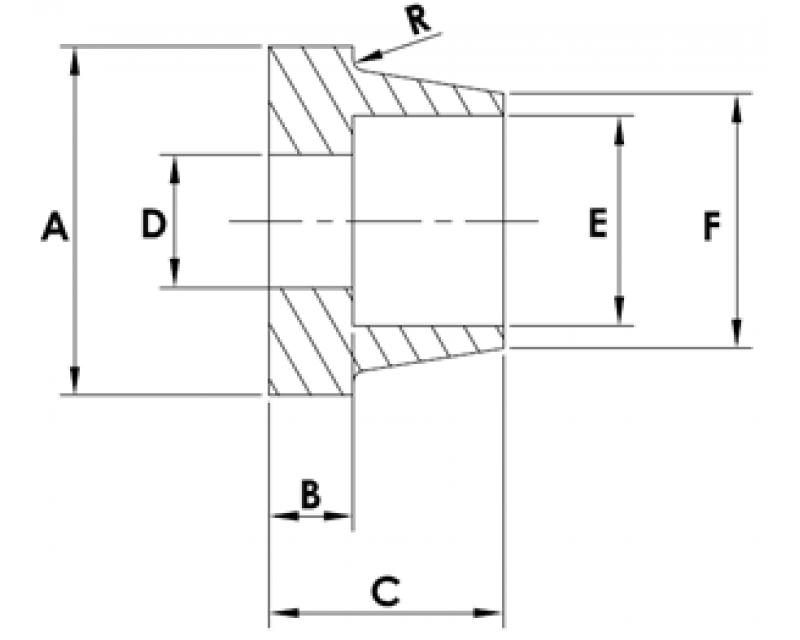

STYLE 4 American Standard
Part No. |
A |
B |
C |
D |
E |
F |
+.005 |
+.005 |
+.005 |
+.005 |
+.005 |
+.015 |
-.005 |
-.005 |
-.005 |
-.005 |
-.005 |
-.015 |
FH4-01 |
5/8 |
.062 |
.375 |
.201 |
.257 |
21/64 |
FH4-02 |
3/4 |
.062 |
.375 |
.201 |
.383 |
29/64 |
FH4-03 |
3/4 |
.062 |
.375 |
.201 |
.383 |
29/64 |
STYLE 5 American Standard
Part No. |
A |
B |
C |
D |
E |
F |
+.005 |
+.005 |
+.005 |
+.005 |
+.005 |
+.015 |
-.005 |
-.005 |
-.005 |
-.005 |
-.005 |
-.015 |
FH5-01 |
9/16 |
.093 |
.312 |
.203 |
.323 |
7/16 |
FH5-02 |
5/8 |
.125 |
.437 |
.281 |
.390 |
7/16 |
FH5-03 |
3/4 |
.187 |
.562 |
.328 |
.510 |
19/32 |
STYLE 6 American Standard
Part No. |
A |
B |
C |
D |
E |
+.005 |
+.005 |
+.005 |
+.005 |
+.005 |
-.005 |
-.005 |
-.005 |
-.005 |
-.005 |
FH6-01 |
3/4 |
.093 |
.312 |
.196 |
.320 |
