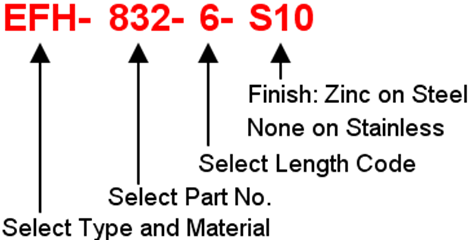

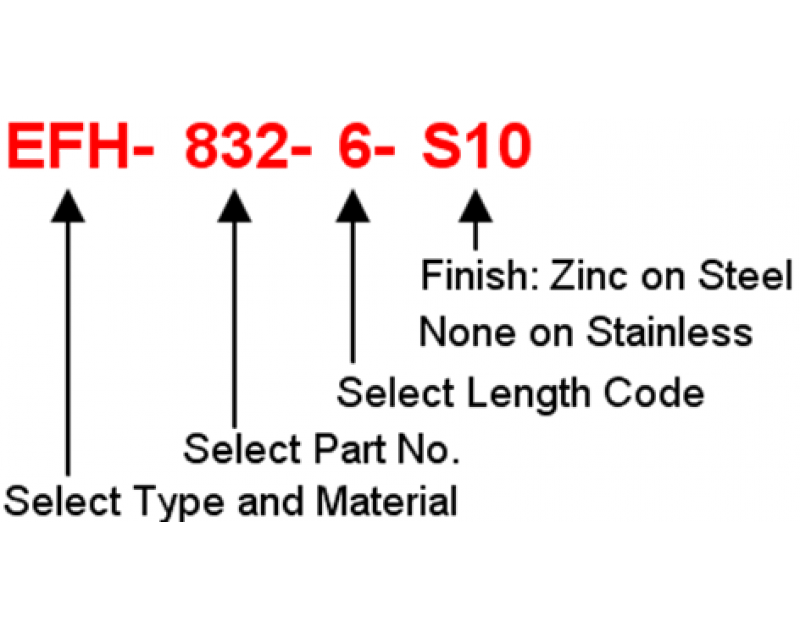

How to order Standard Self-Clinching Studs
The SanKong Electronic Hardware Collection of Self-Clinching Studs are Standard dimensioned parts, custom modified are available, to used on Aerospace, Automotive , Computers, Construction Equipment, Off-Highway Vehicles, Farm Equipment, Electronic Enclosures, Exhibits/Signs, Food Equipment, Furniture, HVAC, Industrial Enclosures, Lawn/Garden Equipment, Medical, Networking, Railway, Telecommunications.
How to order Standard Self-Clinching Studs

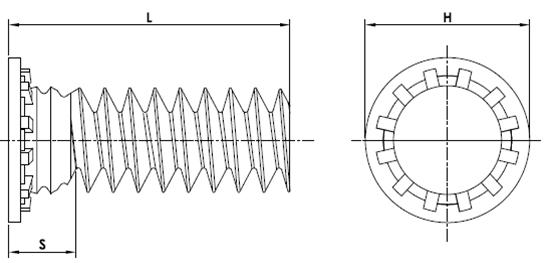

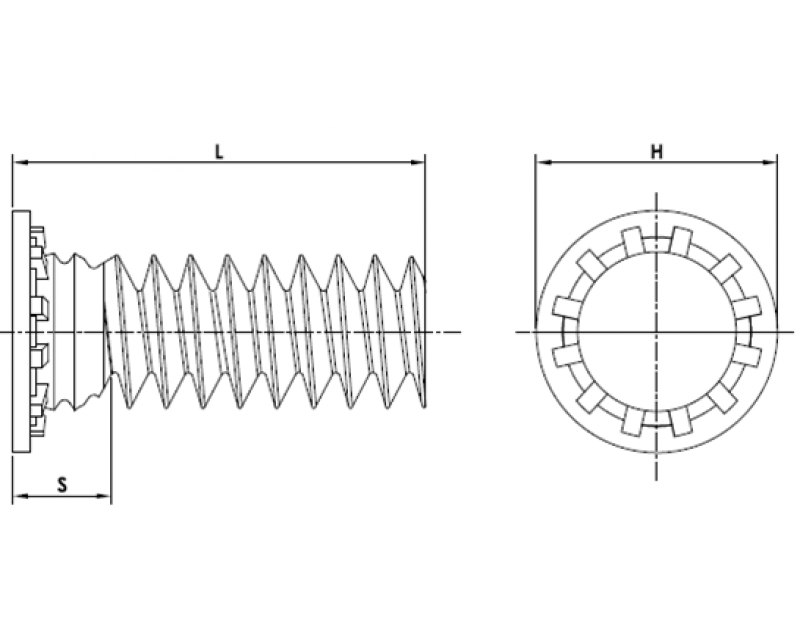

Type | Part No. | Thread Size |
Length Code"L"± .015 (Length Code in 16th of an inch) |
Min Sheet Thickness |
Hole Size in Sheet +.003 -.000 |
Max Hole In Attach Parts |
H ±.025 |
S Max. |
Min. distance centre line hole to sheet edge |
||||||||||
Material | |||||||||||||||||||
Carbon Steel |
Stainless Steel |
.250 | .312 | .375 | .500 | .625 | .750 | .875 | 1.00 | 1.25 | 1.50 | ||||||||
EFH | EFHS | 256 | 2#56 | 4 | 5 | 6 | 8 | 10 | 12 | .040 | .085 | .105 | .144 | .075 | .187 | ||||
EFH | EFHS | 440 | 4#40 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | .040 | .111 | .135 | .176 | .085 | .219 | |
EFH | EFHS | 632 | 6#32 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | .040 | .137 | .160 | .206 | .090 | .250 |
EFH | EFHS | 832 | 8#32 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | .040 | .163 | .185 | .237 | .090 | .281 |
EFH | EFHS | 024 | 10#24 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | .040 | .189 | .210 | .256 | .100 | .281 | |
EFH | EFHS | 032 | 10#32 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | .040 | .189 | .210 | .256 | .100 | .281 | |
EFH | EFHS | 0420 | 1/4-20 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | .062 | .249 | .270 | .337 | .135 | .312 | ||
EFH | EFHS | 0518 | 5/16-18 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | .093 | .311 | .333 | .376 | .160 | .375 |
Type | Part No. | Thread Size |
Length Code"L"± 0.4 (Length Code in 16th of an inch) |
Min Sheet Thickness |
Hole Size in Sheet +.008 -.000 |
Max Hole In Attach Parts |
H ±.040 |
S Max. |
Min. distance centre line hole to sheet edge |
||||||||||
Material | |||||||||||||||||||
Carbon Steel |
Stainless Steel |
||||||||||||||||||
EFH | EFHS | M.25 | M2.5x0.45 | 6 | 8 | 10 | 12 | 15 | 18 | 1 | 2.5 | 3.1 | 4.1 | 1.95 | 5.4 | ||||
EFH | EFHS | M3 | M3x0.5 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | 25 | 1 | 3 | 3.6 | 4.6 | 2.1 | 5.6 | ||
EFH | EFHS | M3.5 | M3.5x0.6 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | 25 | 30 | 1 | 3.5 | 4.1 | 5.3 | 2.25 | 6.4 | |
EFH | EFHS | M4 | M4x0.7 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | 25 | 30 | 35 | 1 | 4 | 4.6 | 5.9 | 2.4 | 7.2 |
EFH | EFHS | M5 | M5x0.8 | 8 | 10 | 12 | 15 | 18 | 20 | 25 | 30 | 35 | 1 | 5 | 5.6 | 6.5 | 2.7 | 7.2 | |
EFH | EFHS | M6 | M6x1.0 | 10 | 12 | 15 | 18 | 20 | 25 | 30 | 35 | 1.6 | 6 | 6.6 | 8.2 | 3 | 7.9 | ||
EFH | EFHS | M8 | M8x1.25 | 10 | 12 | 15 | 18 | 20 | 25 | 30 | 35 | 2.4 | 8 | 8.6 | 9.6 | 3.7 | 9.6 |
